1. Раздел: Теплогидравлика РУ.



Вопрос:



Когда вводится «температурная» поправка расходов через ТК «- 4.15м3/ч»?



 а) При температуре в НК ГЦН 280оС.

 б) Перед подъемом температуры КМПЦ выше 100оС.

 в) Перед выходом на МКУ

 г) При избыточном давлении в БС 15 кГс/см2.



Правильный ответ:

 г) При избыточном давлении в БС 15 кГс/см2.

       (ИЭ КМПЦ)

       При избыточном давлении в БС 15 кгс/см2 (температура воды в КМПЦ около 200°С) ввести в СЦК СКАЛА компенсацию систематической погрешности показаний расходомеров ТК ШТОРМ-32М равную "минус 4.15 м3/ч".









2. Раздел: Теплогидравлика РУ.



Вопрос:



Какой из перечисленных параметров не входит в расчет тепловой мощности реактора по тепловому балансу в программе «Призма»?



 а) Суммарный расход пара из БС.

 б) Энтальпия пара в БС.

 в) Расход питательной воды.

 г) Давление в БРУ-Д.



Правильный ответ:

г) Давление в БРУ-Д.

                                               (Расчет программы «Призма»)









3. Раздел: Теплогидравлика РУ.

Вопрос:



 Чем обеспечивается профилирование расходов теплоносителя по ТК?



 а) Степенью открытия ДРК ГЦН.

 б) Степенью открытия задвижек на входе в РГК.

 в) Степенью открытия ЗРК.

 г) Величиной перепада давления на решетках РГК.



Правильный ответ:



в) Степенью открытия ЗРК.



              (Инструкция по профилированию расходов через ТК)











4. Раздел: Теплогидравлика РУ.

                                               Вопрос:



Как правильно определяется Кзап.?



а)

б)

в)

г)



Правильный ответ:



 а)

                                      (Пособие по физике РБМК-1000)









5. Раздел: Теплогидравлика РУ.

Вопрос:



 Как правильно расшифровать аббревиатура Кзап?



 а) Коэффициент запаса прочности ТК.

 б) Коэффициент запаса до предельно-допустимой мощности ТК.

 в) Коэффициент запаса до минимально допустимого расхода в ТК.

 г) Коэффициент запаса до предельно-допустимой линейной нагрузки ТВЭЛ.



Правильный ответ:



б) Коэффициент запаса до предельно-допустимой мощности ТК.



                                        (Пособие по физике РБМК-1000)

 Кризисом теплоотдачи при кипении называется явление резкого ухудшения теплообмена на теплоотдающей поверхности, ведущее, как правило, к быстрому возрастанию ее температуры. Явление характеризуется критической тепловой нагрузкой, зависящей от структуры потока и распределения тепловыделения по высоте канала. Критическая тепловая нагрузка вычисляется с помощью сложных эмпирических зависимостей и громоздких интегральных формул, что неприемлемо для оперативного контроля параметра. Поэтому для оперативных вычислений используется понятие коэффициента запаса до критической мощности.

Для каждого ТК, не запрещенного по расходу воды и загруженного ТВС, рассчитывается критическая мощность, как функция значений давления в БС, расхода в ТК, температуры во всасывающем коллекторе.

где РБС – давление

tВХ – температура во всасывающем коллекторе ГЦН;

Gj – расход в ТК;

А; Б – таблично заданные эмпирические константы в зависимости от давления в соответствующем БС и расхода воды через ТК. Далее рассчитывается условно – допустимая мощность, соответствующая заданной доверительной вероятности пребывания ТК в кризисе теплосъема.

Коэффициенты С1,С2 учитывают погрешность измерений и в среднем составляют величину 1,35

Коэффициент запаса до предельно-допустимой мощности.

Смысл Кзап -если критическая мощность канала достигнута, то где-то по высоте этого ТК может произойти недопустимый перегрев оболочки ТВЭЛ.Расчеты показывают, что при уменьшении tВХ, на 1градус Кзап увеличивается на 0,01 единицу.При изменении значения РБС на 1 ата, Кзап изменяется на 0,01.

При изменении расхода через ТК на 1м3¤ час, Кзап изменяется на 0,03. На величину Кзап влияет ДП2 – дисперсия восстановления поля энерговыделения. (10%)2 в изменении ДП2 приводит к изменению Кзап на 0,01.Поэтому необходим тщательный контроль за измерением данных параметров: tВХ, РБС, СТК, Дп2









6. Раздел: Теплогидравлика РУ.

Вопрос:



 Что произойдет с расходом в ТК при уменьшении мощности ТВС из-за изменения положения стержня СУЗ?



 а) Увеличится.

 б) Уменьшится.

 в) Не изменится.



Правильный ответ:



а) Увеличится.

                                        (Пособие по физике РБМК-1000)









7. Раздел: Теплогидравлика РУ.

Вопрос:



От чего зависит номер зоны профилирования ТК с ТВС?



 а) От координаты ТК.

 б) От выгорания ТВС.

 в) От начального обогащения ТВС.

 г) От мощности ТВС в канале.

 д) От расхода через ТК.



Правильный ответ:



 г) От мощности ТВС в канале.



                                                (Технологический регламент)

 2.11. По мере выгорания ядерного топлива производится перегрузка ТК и перевод ТК с ТВК из одной зоны профилирования в другую с соответствующей подрегулировкой расхода теплоносителя согласно программе профилирования расходов по каналам реактора, разработанной Главным конструктором (инв. № ПМ.040-0142) и разработанной на ее основе "Инструкции по регулировке расходов через ТК". Перевод ТК в другую зону должен фиксироваться в журнале регулировок расходов и распределения ТК по зонам с перезаписью зоны данного ТК в СЦК СКАЛА.







8. Раздел: Теплогидравлика РУ.

Вопрос:



 Чем обеспечивается профилирование расходов теплоносителя по ТК?



 а) Степенью открытия ДРК ГЦН.

 б) Степенью открытия задвижек на входе в РГК.

 в) Степенью открытия ЗРК.

 г) Величиной перепада давления на решетках РГК.



Правильный ответ:



в) Степенью открытия ЗРК.



 (Инструкция по профилированию расходов через ТК)



 2.8. Распределение ТК с ТВК по зонам профилирования расхода теплоносителя, значения средних зональных расходов и уставок СРВ и ПРВ, диапазон степени открытия ЗРК в каждой зоне на разрешенном уровне мощности реактора указываются в "Картограмме загрузки реактора", утвержденной главным инженером СДЭС, При этом расход теплоносителя через ТК с ТВК - не более 43 м3/ч, в режиме перегрузки -не более 47 м3/ч.

2.9. Расход теплоносителя через ТК с ДД или СВ 10-12 м3/ч, значение уставки СРВ - 8 м3/ч, значение уставки ПРВ - 15 м3/ч.





9. Раздел: Теплогидравлика РУ.

Вопрос:

Укажите более рациональную схему использования теплообменной поверхности в теплообменных аппаратах?

             а) Прямоток.                           б) Противоток.



            в) многократный                  г) Кривоток.

                перекрёстный ток.



Правильный ответ:

  В) многократный перекрёстный ток.

   (Учебное руководство по подготовке НСТЦ).









10. Раздел: Теплогидравлика РУ.

Вопрос:



 Укажите технологические параметры не определяющие возникновения кризиса теплоотдачи в ТК.



 а) Тепловой поток от ТВЭЛа к теплоносителю.

 б) Расход теплоносителя в канале.

 в) Коэффициент неравномерности энерговыделения по радиусу.

 г) Величина недогрева теплоносителя на входе в канал.

 д) Паросодержание на выходе из ТК.



Правильный ответ:



в) Коэффициент неравномерности энерговыделения по радиусу.

                                (Пособие по физике РБМК-1000)

   1. Режим теплоотдачи при пузырьковом кипении воды у  стенки ТВЭЛа.

      Температурный режим ТВЭЛов существенно зависит от коэффициента теплоотдачи от поверхности ТВЭЛ к теплоносителю. Могут быть несколько режимов теплоотдачи. Если t оболочки ТВЭЛа (наружная стенка) меньше температуры насыщения воды при данном давлении, то имеет место конвективный теплообмен при турбулентном движении некипящей воды при продольном омывании наружных поверхностей оболочек ТВЭЛов. При этом коэффициент теплоотдачи a пропорционален u 0,8 , где u - скорость воды. Чем выше скорость воды в канале, тем больше a , тем ниже tоб. Однако скорость воды ограничена предельной величиной, равной 6¸ 7 м/с, в ТК.

      При больших скоростях возникают значительные вибрации ТВЭЛов и эрозия поверхности (размывание), вибрация всей ТВК, возникают постукивания о стенку ТК.

      : на поверхности ТВЭЛа возникает поверхностное пузырьковое кипение. Тепловой поток от ТВЭЛа увеличивается к теплоносителю при заданном температурном напоре за счет уноса пузырьков пара скрытой температуры парообразования от поверхности нагрева в ядро потока, также за счет интенсивного перемешивания жидкости у поверхности нагрева.

    2. Пленочный режим кипения воды у стенки ТВЭЛа. Кризис пузырькового кипения или кризис теплоотдачи первого рода.

При дальнейшем увеличении мощности ТК увеличивается тепловой поток от ТВЭЛ, интенсивность генерации пузырей пара на поверхности нагрева ТВЭЛ может превысить интенсивность эвакуации их в ядро потока, и из-за увеличения объемной концентрации пара у поверхности нагрева пузырьковый режим кипения может перейти в пленочный, при котором на поверхности ТВЭЛа образуется сплошная паровая пленка. При этом количество отводимой от ТВЭЛа теплоты ограничивается теплопроводностью через паровую пленку. В этом случае a падает больше чем на порядок по сравнению с пузырьковым теплообменом. В связи с этим tоб резко возрастает и может привести к расплавлению оболочки и самого топлива. Это явление называют кризисом пузырькового кипения или первого рода.

Оно характеризуется qкр критическим тепловым потоком или критической мощностью Wкр технологического канала. величины qкр и Wкр имеют сложные зависимости от скорости, давления, температуры, массового расходного паросодержания
теплоносителя (отношение общего расхода пара к общему расходу теплоносителя) и геометрических характеристик ТК.

Чтобы не допустить пленочного кипения, охлаждение ТВЭЛ организуют таким образом, чтобы в самом напряженном ТВЕЛе имел место запас по критической тепловой нагрузке

В реакторе РБМК-1000 уровень тепловых потоков не столь высок, чтобы могло возникнуть пленочное кипение - кризис первого рода.

    3. Режим кольцевых жидких пленок кипения воды на стенке ТВЭЛа и ТК, кризис высыхания пленки или кризис теплопередачи 2 -го рода.

На некоторой длине ТК после начала кипения воды возникает пузырьковый режим течения пароводяной смеси, который далее по потоку переходит в дисперсно-кольцевой режим, характеризующийся движением пара с каплями жидкости в ядре потока и кольцевых пристенных жидких пленок на поверхности ТВЭЛа и корпусе ТК. Наличие жидких пленок на обогреваемых поверхностях ТВЭЛ из-за высокой теплопроводности воды обеспечивает эффективную теплоотдачу с поверхности ТВЭЛа. Расход воды в пленках падает из-за уноса влаги с их поверхности. Поэтому из-за скоростного напора воды в ТК, возможен разрыв пленки на поверхности ТВЭЛа, при этом контакт жидкости и поверхности нарушается, теплоотдача от ТВЭЛа к ПВС падает, наступает перегрев оболочки ТВЭЛа или так называемый кризис высыхания (кризис теплоотдачи второго рода). Возникновение такого кризиса (разрыв жидкой пленки) определяется граничным паросодержанием Хгр, т.е. массовым расходным паросодержанием в месте кризиса теплоотдачи. Хгр и qкр определяются на моделях технологических каналов экспериментально. Для того чтобы не допустить кризиса высыхания, во всех ТК не допускается превышение массового расходного паросодержания над Хгр (Х< Хгр).

Таким образом Хгр ограничивает паропроизводительность ТК, а следовательно его мощность и мощность реактора в целом. Значение Хгр можно существенно увеличить если каким-либо образом усилить приток влаги из ядра потока в жидкую пленку и тем самым ликвидировать ее истощение. Для этой цели в реакторах РБМК устанавливают интенсификаторы теплообмена в верхнюю кассету. Это позволяет увеличить мощность ТК в полтора раза. Температура топлива в данном случае не препятствует, т.к. максимальная линейная нагрузка составит 60 квт/м, что меньше допустимой 80 квт/м.

Для увеличения на выходе из активной зоны массового расходного паросодержания Хвых и КПД реактора применяется гидравлическое профилирование реактора.





11. Раздел: Теплогидравлика РУ.

Вопрос:



Укажите,  сочетание каких  параметров  необходимо знать для определения состояния влажного пара по I – S диаграмме:



а) Р и Т.                                                      Р - давление

                                                                   Т - температура

б) X и Y.                                                    Х – паросодержание

                                                                   Y - влажность

в) r и V.                                                     r - плотность

                                                                   V – удельный объем

г) P (или Т) и Х.



Правильный ответ:

г) P (или Т) и Х.



     (Учебное руководство по программе  подготовки НС ТЦ АЭС)











12. Раздел: Теплогидравлика РУ.

Вопрос:



 Укажите к какому типу процесса наиболее подходит процесс расширения пара в турбине:



 а) Изобарный.

 б) Изоэнтропный.

 в) Изотермический.

 г) Изохорный.



Правильный ответ:



б) Изоэнтропный.



(Учебное руководство по программе  подготовки НС ТЦ АЭС)



 В термодинамике существуют или реализуются в теплотехнике различные рабочие процессы: изохорный, изобарный, адиабатный, изоэнтропный (рис. 1). На р × u диаграмме они изображаются своими графиками.

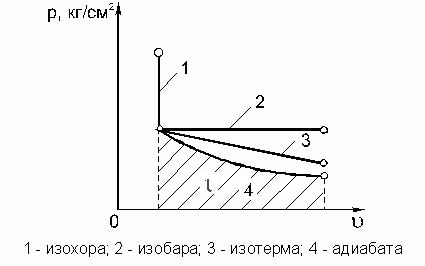

Процессы расширения в r , u - диаграмме

В турбине работа производится паром без подвода и отвода теплоты (при хорошей изоляции) только за счет уменьшения внутренней энергии . Такой процесс называется адиабатным.

В действительности внутри турбины в проточной части цилиндра происходит внутреннее выделение теплоты за счет трения потока пара о лопатки и корпус. Потенциальная энергия в конце процесса расширения оказывается больше теоретической, поэтому полученная работа на рабочей ступени цилиндра уменьшается, т.к. тепловой поток пара в проточной части за рабочей ступенью цилиндра как бы не дорасширился до нужного состояния по давлению. Если внутренним подводом теплоты можно пренебречь, то будет происходить, так называемый, изоэнтропный процесс расширения, при котором один из параметров состояния - энтропия "S" - остается постоянным. Величина энтропии характеризует близость замкнутой системы (изолированной) к термодинамическому равновесию. Незнание сути понятия энтропии нисколько не мешает ее практическому использованию в построении термодинамических диаграмм и тепловых расчетах. Имеются таблицы и диаграммы состояния водяного пара и воды, позволяющие найти значение энтропии. При подводе теплоты энтропия всегда возрастает, при отводе - убывает.

  1.  В изобарическом процессе подведенная теплота расходуется на изменение его энтальпии. Это происходит при нагреве воды в трубах ТК КМПЦ при номинальном постоянном давлении в БС: РБС = 69 ¸ 70 кг/см2.
  2. В этих элементарных термодинамических процессах превращения тепла в работу процесс не замкнут, поэтому они не могут обеспечить длительную работу. Для этого должен быть осуществлен замкнутый тепловой цикл рис.4

      3. Рис. 1 Произвольный цикл теплового двигателя

      Линии 1 - 5, 2 - 6 постоянной энтропии - изоэнтропы. Линия 1-3-2 идет с возрастанием энтропии - подвод к рабочему телу тепла q1 пропорционально площади
      5-1-3-2-6. Линия 2-4-1 отвод тепла, равного q2 пропорционально 5-1-4-2-6. В точке 1 рабочее тело вернется в первоначальное состояние по внутренней энергии U и поэтому разность количеств тепла q1 - q2 в соответствии с первым законом термодинамики может превратиться только в работу.

       Очевидно, что эта работа равна площади теплового цикла 1-3-2-4-1. Отношение работы цикла к затраченной теплоте называется термическим КПД цикла h t

       или безразмерная относительная величина.

      Термический КПД указывает предельно возможное значение КПД теплового двигателя при абсолютном совершенстве его устройства. Теоретически при q2 = 0 термический КПД цикла равен 1. однако второй закон термодинамики гласит, что периодически действующий тепловой двигатель имеет КПД всегда < 1, т.к. любой тепловой двигатель имеет холодильник, поглощающий часть теплоты. Так устроена природа окружающего мира - из противоположностей.

      Наиболее совершенным в термодинамическом отношении является тепловой цикл Карно, но для рабочего тела, как водяной пар, этот цикл практически неосуществим; на практике применяется тепловой цикл Ренкина. Для водяного пара эти циклы наглядно изображаются в ТS координатах, показывающих их относительную экономичность.

      Тепловой цикл для АЭС с турбиной насыщенного пара

      График аа'bcka - цикл Ренкина, паротурбинный цикл на насыщенном паре, состоящий из двух изобар и двух адиабат. Площадь графика аа'bcka соответствует величине работы цикла Ренкина в кдж или в единицах принятой размерности: квт, ккал.

      График b'bck - цикл Карно. Линия aa' - процесс в ПЭН, повешение давления ПВ.

      Процессы изоэнтропийные, без потерь. Процессы идеальные и показывают тот предел экономичности, который можно получить в цикле Ренкина.  Для расчетов и анализа работы паровых турбин наибольшее применение получила h-S - диаграмма.



      Рис. 2 Определение термического КПД идеального цикла Ренкина с
      помощью h, s - диаграммы

      Линия х=1 на диаграмме представляет собой пограничную кривую пара, соответствующая сухому насыщенному пару. Точки, расположенные выше пограничной кривой соответствует перегретому пару, ниже влажному. В области перегретого пара изобары расходятся с изотермами.

      Пересечение изобары или изотермы с пограничной кривой позволяет определить параметры сухого насыщенного пара. Вертикальные линии в h-S - диаграмме
      изображают изоэнтропийные процессы - процессы, происходящие в идеальной турбине. Точка "Д" определяет состояние пара перед турбиной, линия "ДЕ" изобразит все состояния, через которые проходит пар при расширении в турбине. Разность энтальпий пара в точке Д и Е, называется располагаемым теплоперепадом турбины (рис. 6)

Он представляет собой работу, которую можно получить от 1 кг пара при его расширении в турбине без потерь. Горизонтальные линии на диаграмме (MN - линия постоянной энтальпии) изображают процессы дросселирования, происходящие при протекании пара через всевозможные местные гидравлические сопротивления (повороты, клапаны, задвижки, сужения). При дросселировании давление в потоке уменьшается, а энтальпия остается постоянной.









13. Раздел: Теплогидравлика РУ.

Вопрос:



Укажите фактор ограничивающий температуру основного конденсата за ПНД-5 не более 155оС?



 а) Условия работы ПНД-5.

 б) Возможность гидроударов в Д-7ата.

 в) Из-за ограничения по температуре питательной воды не более 165оС из условий бескавитационной работы ГЦН.

 г) Возможность повышения уровня в ПНД-5.



Правильный ответ:

в) Из-за ограничения по температуре питательной воды не более 165оС из условий бескавитационной работы ГЦН.



(Учебное руководство по программе  подготовки НС ТЦ АЭС)









14. Раздел: Теплогидравлика РУ.

Вопрос:



 Укажите к какому типу теплообменников относится Д-7ата?



 а) Регенеративные.

 б) Рекуперативные.

 в) Смесительные.

 г) Прямоточные



Правильный ответ:

 в) Смесительные.



(Учебное руководство по программе  подготовки НС ТЦ АЭС)











15. Раздел: Теплогидравлика РУ.

Вопрос:



 Укажите правильную формулировку  уравнения неразрывности потока жидкости:



 а) G = r v * S = const                                        G- массовый расход

 б) G = v * S = const                                           Q- объемный расход

 в) Q = P * S                                                       r - плотность

 г) Q = G/S                                                          P- давление

                                                                            S- площадь сечения

                                                                            v - скорость потока



Правильный ответ:

а) G = rv * S = const.

  (Учебное руководство по программе подготовки НС ТЦ АЭС)









16. Раздел: Теплогидравлика РУ.

Вопрос:



 Для чего нужно профилирование теплоносителя через активную зону реактора?



Правильный ответ:

Профилирование, или установление в каждом ТК определенного расхода, необходимо для получения одинакового паросодержания на выходе из каналов с разной мощностью.











17. Раздел: Теплогидравлика РУ.

Вопрос:



 Как изменится гидравлическое сопротивление пароводяной коммуникации при увеличении объемного паросодержания?



 а) Не меняется, т.к. не меняются геометрические характеристики коммуникации.

 б) Уменьшается, т.к. уменьшается плотность среды.

 в) Увеличивается, т.к. уменьшается плотность среды.



Правильный ответ:



в) Увеличивается, т.к. уменьшается плотность среды.



          («Пособие для подготовки персонала по физике РБМК-1000»)







18. Раздел: Теплогидравлика РУ.

Вопрос:



 Зачем необходимо ограничение максимального расхода в ТК?

Правильный ответ:

  1. ТИБР врет при увеличении расхода более 50 м3/час
  2. Возможность биения ТВС в ТК и разрушения ТВС.

2.8. Распределение ТК с ТВК по зонам профилирования расхода теплоносителя, значения средних зональных расходов и уставок СРВ и ПРВ, диапазон степени открытия ЗРК в каждой зоне на разрешенном уровне мощности реактора указываются в "Картограмме загрузки реактора", утвержденной главным инженером СДЭС, При этом расход теплоносителя через ТК с ТВК - не более 43 м3/ч, в режиме перегрузки -не более 47 м3/ч. 2.9. Расход теплоносителя через ТК с ДД или СВ 10-12 м3/ч, значение уставки СРВ - 8 м3/ч, значение уставки ПРВ - 15 м3/ч.

Скорость воды ограничена предельной величиной, равной 6¸ 7 м/с, в ТК.

При больших скоростях возникают значительные вибрации ТВЭЛов и эрозия поверхности (размывание), вибрация всей ТВК, возникают постукивания о стенку ТК. Параметры теплоносителя на входе в канал:

Давление, кгс/см2 79,6

Температура°С 270

максимальная скорость, м/с 6

Параметры теплоносителя на выходе из канала:

Давление, кгс/см2 75,3

Температура°С 284,5

максимальная скорость, м/с 21,5









19. Раздел: Теплогидравлика РУ.

Вопрос:



Из-за чего может произойти недопустимое снижение расхода в ТК при работе реактора на мощности?

Правильный ответ:



  1. Неисправность расходомера или измерительной части?

  2. Попадание посторонних предметов ЗРК, РГК, загрязнение фильтров РГК.

  3. Снижение общего расхода воды КМПЦ.

  4. Увеличение мощности в ТК





20. Раздел: Теплогидравлика РУ.

Вопрос:



 Как изменится коэффициент теплоотдачи в процессе повышения интенсивности пузырькового кипения?



  а) Непрерывно уменьшается из-за увеличения доли пара, обладающего меньшим коэффициентом теплопроводности.

 б) Непрерывно увеличивается из-за повышения интенсивности перемешивания.

 в) Не изменится т.к. коэффициент теплоотдачи характеризует теплопередающую систему, а не режим ее работы.

 г) Увеличивается до появления кризиса кипения, а затем уменьшается.



Правильный ответ:



г) Увеличивается до появления кризиса кипения, а затем уменьшается.



        («Пособие для подготовки персонала по физике РБМК-1000»)









21. Раздел: Теплогидравлика РУ.

Вопрос:



Укажите, к какому виду арматуры относятся обратные клапана, используемые в трубопроводах АЭС?



  а) Дроссельно-регулирующей арматуре.

  б) Защитной арматуре.

  в) Запорной арматуре.

  г) Регулирующей арматуре.



Правильный ответ:



 в) Запорной арматуре.

                                             (Тех. описание КМПЦ)











22. Раздел: Теплогидравлика РУ.

Вопрос:



Определите, к какому типу насосов по принципу действия относится ГЦН?



  а) Объемно – винтовой.

 б) Лопастной – центробежный.

 в) Лопастной – осевой.

 г) Ротационно-зубчатый.



Правильный ответ:



б) Лопастной – центробежный.



                                               (Тех. описание ГЦН)







23. Раздел: Теплогидравлика РУ.

Вопрос:

Выберите на графике, где изображена напорная характеристика насоса, зависящая от расхода H(Q).

Правильный ответ:











24. Раздел: Теплогидравлика РУ.

Вопрос:



Объясните предназначение рециркуляции питательного насоса?



  а) Для исключения работы насоса в безрасходном режиме.

  б) Для увеличения расхода на напоре.

  в) Для предотвращения обратного вращения.

  г) Для подачи воды в деаэраторы.



Правильный ответ:



  а) Для исключения работы насоса в безрасходном режиме.



                                                                  (ИЭ ПЭН)


Сайт управляется системой uCoz
